Branchement électrique spa : normes, matériel et installation complète

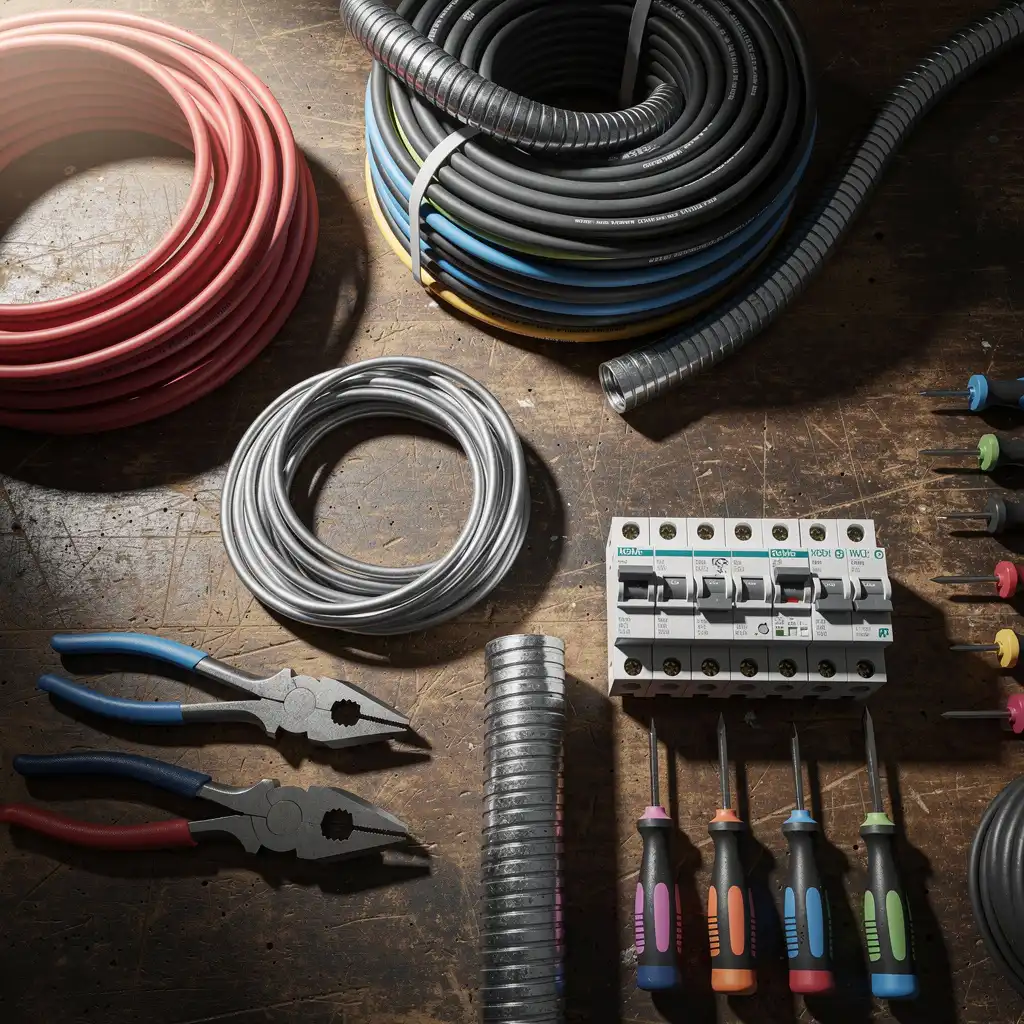

Matériel nécessaire pour le branchement électrique du spa

Avant toute manipulation, rassemblez l’intégralité du matériel. Un branchement électrique de spa exige des composants spécifiques aux normes, et non un simple kit d’extension. Voici la liste exhaustive pour une installation conforme à la norme NF C 15-100.

• Câble U1000-R2V rigide 3G6 trois conducteurs de 6 mm², obligatoire pour une ligne dédiée
• Disjoncteur 32A dédié protège exclusivement la ligne du spa sans autre branchement
• Interrupteur différentiel 30mA protection vitale contre les fuites de courant
• Gaine TPC rouge Ø40mm tube rigide pour protéger le câble enterré ou en apparent
• Perceuse et outillage adaptés pour fixer la gaine et passer les câbles

Pourquoi une section de câble 3G6 est-elle imposée ?

La section de 6 mm² correspond à la puissance maximale d’un spa rigide (jusqu’à 4,5 kW) sur une distance de 28 mètres maximum entre le tableau électrique et l’appareil, ce qui influe directement sur la consommation électrique du spa. Au-delà, la chute de tension devient trop importante et la section doit être augmentée.

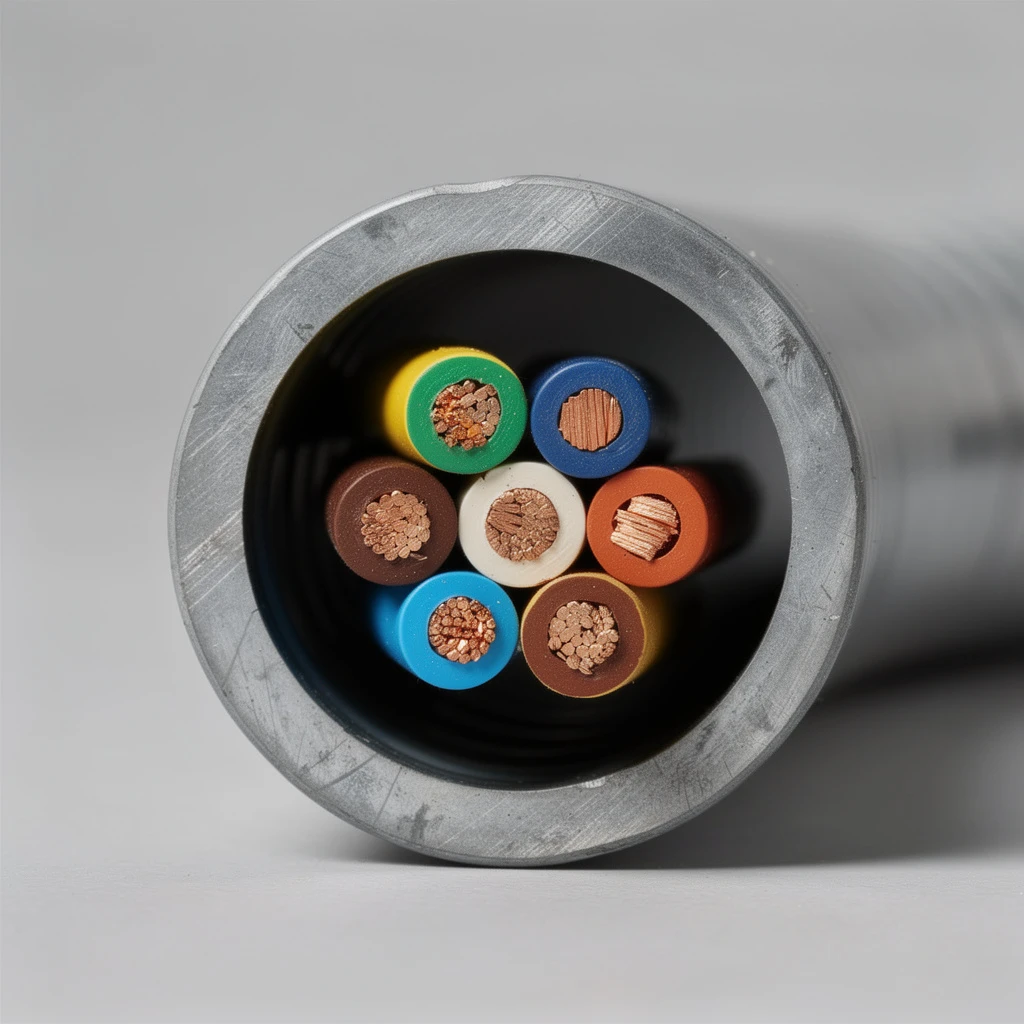

Le câble U1000-R2V est conçu pour un usage fixe et résiste aux températures élevées comme aux contraintes mécaniques. Il se déploie depuis le tableau électrique jusqu’au coffret de protection du spa, sans aucune jonction intermédiaire : chaque raccord doit être accessible et réalisé dans une boîte de dérivation dédiée.

La gaine TPC rouge Ø40mm (tube de protection contre les chocs) s’enfouit à 50 cm de profondeur dans un sol piétonnier, et à 85 cm si une voiture peut passer au-dessus. Ce repérage rouge signale la présence d’un câble électrique aux futurs travaux.

Normes et règles de sécurité électrique pour l’installation

Le branchement d’un spa est strictement encadré par la norme NF C 15-100, qui impose une protection par disjoncteur différentiel 30 mA pour tout circuit alimentant une installation à proximité d’un point d’eau, quel que soit le choix d’un spa. Cette protection est obligatoire, même pour un modèle gonflable branché sur une prise classique 220V.

Pour un spa rigide, l’intervention d’un électricien professionnel est vivement recommandée : il doit créer une ligne dédiée depuis le tableau électrique, sans aucun branchement intermédiaire, avec une protection continue d’un bout à l’autre du circuit, surtout si vous envisagez un spa sur petite terrasse. La gaine TPC rouge enterrée doit respecter une profondeur de 50 cm minimum, portée à 85 cm si des véhicules circulent au-dessus. N’oubliez pas le ruban avertisseur signalant la présence de la canalisation. Chaque manipulation s’effectue exclusivement hors tension, avec le disjoncteur général coupé.

Ces exigences ne sont pas de simples recommandations : elles garantissent votre sécurité et celle de vos proches face au risque d’électrocution, particulièrement élevé au contact de l’eau. Un circuit conforme est aussi la condition pour être couvert par votre assurance en cas de sinistre, comme pour tout aménagement de spa protégé des intempéries.

Raccordement depuis le compteur : ligne dédiée et protection

Le branchement d’un spa rigide ne s’improvise pas : il exige une ligne électrique exclusive partant du tableau de répartition, sans aucun branchement intermédiaire. Cette alimentation dédiée garantit que le spa ne partage jamais son circuit avec d’autres appareils, évitant ainsi les surcharges et les déclenchements intempestifs du disjoncteur.

Étapes de raccordement depuis le tableau électrique

Voici les étapes à suivre dans l’ordre, en travaillant toujours hors tension :

– Couper l’alimentation principale : basculez le disjoncteur général du tableau sur la position « off » et vérifiez l’absence de tension avec un testeur.
– Poser la gaine et le câble : déroulez la gaine TPC rouge de 40 mm entre le tableau et l’emplacement du spa, en l’enfonçant à 50 cm de profondeur en terrain ordinaire et à 85 cm si une voiture est susceptible de passer au-dessus.

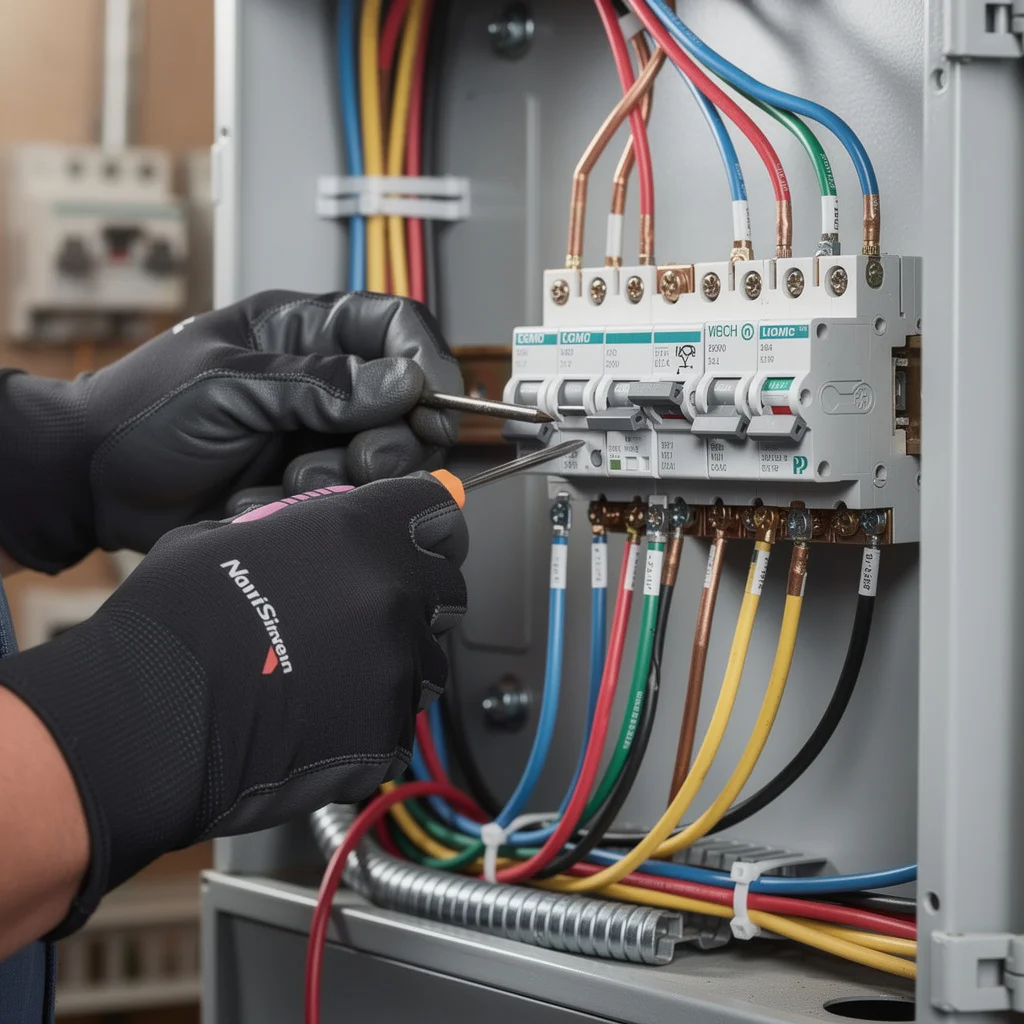

– Raccorder le disjoncteur dédié : installez un disjoncteur 32 A (type Legrand ou équivalent) sur le rail du tableau, sans le connecter au réseau pour le moment.
– Protéger par un différentiel 30 mA : ajoutez un interrupteur différentiel 30 mA en amont du disjoncteur cette protection est obligatoire pour tout circuit alimentant un spa, quelle que soit sa puissance.
– Vérifier la continuité de la protection : une fois tout câblé, contrôlez la continuité du fil de terre et testez le déclenchement du différentiel avec son bouton « T » avant de remettre le courant.

Comment choisir la section du câble selon la distance

Ces étapes s’inscrivent dans le cadre plus large des normes de pose imposées par la NF C 15-100, qui régissent également la profondeur d’enfouissement et les distances de sécurité.

Le choix de la section du câble U1000-R2V dépend de deux paramètres : la puissance du spa et la distance entre le tableau et l’appareil, tout comme la consommation électrique du spa. Un câble trop fin provoque des chutes de tension et une surchauffe dangereuse. Le tableau ci-dessous résume les configurations les plus courantes :

Pour un spa rigide standard d’une puissance de 4,5 kW, un câble 3G6 sur 20 mètres suffit dans la majorité des installations domestiques. La protection doit être continue d’un bout à l’autre : chaque mètre de câble et chaque connexion intermédiaire doivent être protégés dans la gaine, sans épissure visible ni raccord apparent.

> ⚠️ Point critique : si la distance dépasse 28 mètres, la section de 10 mm² devient obligatoire pour éviter tout échauffement. Lorsque la puissance dépasse 6 kW cas des spas de nage , l’intervention d’un professionnel qualifié est fortement recommandée, d’autant que votre abonnement électrique (9 ou 12 kVA en moyenne en France) devra être vérifié.

Consommation électrique et besoins en énergie du spa

La puissance de votre spa détermine directement le type de branchement électrique à prévoir. Un spa gonflable consomme entre 1,5 et 2,5 kW c’est le cas des modèles Intex qui plafonnent à 3 kW. Cette consommation modeste explique pourquoi une simple prise 220V suffit, sans disjoncteur spécifique ni ligne dédiée.

Un spa rigide atteint en revanche 4,5 kW en fonctionnement. Cette puissance nécessite une ligne électrique dédiée protégée par un disjoncteur 32A et un interrupteur différentiel 30mA. Vérifiez que votre abonnement électrique supporte cette charge les contrats résidentiels courants vont de 9 à 12 kVA. Si votre spa consomme entre 3 et 4,5 kW, un simple contrôle de votre compteur s’impose avant l’installation.

Pour les spas de nage, dont la puissance dépasse 6 kW, l’installation devient plus complexe. Un renforcement du tableau électrique et un abonnement plus puissant sont souvent indispensables.

À titre d’exemple concret, un spa 6 places utilisé 6 fois par semaine pendant 30 minutes par session, avec une filtration quotidienne de 5 heures et une pompe de 750 Watts, représente une consommation annuelle d’environ 346,75 €, soit 0,95 € par jour.

Réduire la consommation électrique de votre spa

Quelques gestes simples font baisser la facture. L’isolation thermique joue un rôle majeur : une couverture efficace et un coffrage bien isolé réduisent la consommation de 30 %. La température de l’eau baisser de 1°C économise environ 5 % d’énergie et la fréquence de filtration programmable selon l’usage réels sont aussi des leviers efficaces.

Branchement d’un spa gonflable : prise standard et précautions

Le branchement d’un spa gonflable est nettement plus simple que celui d’un modèle rigide : une prise classique 220V avec terre suffit, sans ligne dédiée ni disjoncteur spécifique. La majorité des modèles, comme les spas Intex, affichent une consommation maximale de 3 kW, parfaitement compatible avec un circuit domestique standard. Vérifiez toutefois que votre prise est bien protégée par un dispositif différentiel 30 mA ; si ce n’est pas le cas, l’installation d’un DDR intégré sur la prise est vivement recommandée pour garantir votre sécurité.

Pour les modèles gonflables, la consommation oscille généralement entre 1,5 et 2,5 kW, ce qui représente un coût moyen d’environ 1 € par jour pour une utilisation normale. Si vous devez utiliser une rallonge, choisissez-en une dont la puissance maximale supportée est supérieure à celle du spa idéalement 3 kW ou plus et n’y branchez jamais un autre appareil simultanément. Protégez également la connexion de l’humidité en veillant à ce que la rallonge soit équipée d’un capot étanche et posée hors de la zone d’éclaboussures. En cas de panne, le bouton reset intégré au bloc moteur permet souvent de rétablir rapidement le fonctionnement.

Choix de l’emplacement et installation préalable du spa

Avant même de penser au raccordement électrique, la réussite de votre projet repose sur une préparation minutieuse du terrain. Un emplacement mal choisi ou une base insuffisante peut entraîner des désordres structurels irréversibles, voire des risques pour la sécurité des baigneurs. Voici les points de contrôle essentiels à valider avant la livraison.

• Sol plat et nivelé La surface doit être parfaitement de niveau pour répartir le poids de l’eau de manière uniforme sur la structure.
• Portance minimale de 450 kg/m² Un spa rempli pèse plusieurs tonnes ; le sol doit supporter cette charge sans tassement ni affaissement.
• Dalle béton de 10 cm d’épaisseur C’est l’épaisseur minimale recommandée pour garantir une base stable et durable, adaptée aux spas les plus lourds.
• Proximité du tableau électrique Plus la distance est courte, plus la section du câble est réduite et les coûts d’installation maîtrisés.
• Prévoir un abri ou une pergola Protéger l’équipement des intempéries prolonge sa durée de vie et réduit l’encrassement de l’eau.

Pour un spa rigide encastré ou semi-encastré, l’installation d’un géotextile sous la coque est fortement conseillée : il évite tout contact direct avec le béton et facilite l’évacuation de l’humidité résiduelle sous la structure.

Vérifiez également l’accessibilité du lieu pour les livreurs. Un passage étroit ou un terrain en pente peut nécessiter un camion-grue, un surcoût souvent sous-estimé. Pensez à dégager l’accès dès la réservation de la livraison.

Mise en service et réglages initiaux après branchement

Une fois le branchement électrique validé et le spa alimenté, la mise en service ne se réduit pas à remplir la cuve. Un contrôle méthodique des circuits et de la qualité de l’eau évite les mauvaises surprises lors des premières utilisations. Suivez cette checklist dans l’ordre pour un démarrage sans accroc.

• Nettoyer la cuve retirez poussières et résidus de chantier avant toute mise en eau, surtout si la coque est neuve.
• Vérifier valves et robinets ouvrez les vannes de circulation et purgez l’air des conduites avant d’activer la pompe.
• Tester filtration et chauffage lancez un cycle complet : la pompe de filtration doit tourner sans à-coup et l’eau monter en température progressivement.
• Contrôler le pH et la qualité de l’eau mesurez le pH (idéalement entre 7,2 et 7,6) et le taux de désinfectant avant la première baignade.
• Appeler un technicien si nécessaire un bruit anormal, un code erreur persistant ou une fuite nécessitent l’intervention d’un professionnel.

Premier cycle de chauffe et filtration

Lancez un premier cycle de chauffe complet sans occuper le spa. Pour un modèle rigide de 6 places, la montée en température jusqu’à 37 °C peut prendre 12 à 24 heures selon la puissance (jusqu’à 4,5 kW) et la température extérieure. Profitez-en pour vérifier que le disjoncteur différentiel 30 mA ne déclenche pas intempestivement.

Réglages de filtration et consommation

Programmez la filtration sur une durée de 5 heures par jour, idéalement la nuit pour profiter des tarifs heures creuses. Avec une pompe de 750 Watts, cela représente environ 0,95 € par jour de fonctionnement, soit 346,75 € par an pour un usage standard une isolation thermique performante peut réduire cette consommation de 30 %.

Vérification de la sécurité électrique

Testez le bouton reset du disjoncteur et le fonctionnement du différentiel 30 mA avant la première baignade. Ces vérifications valident la conformité de l’installation avec la norme NF C 15-100 et protègent les utilisateurs en cas de défaut d’isolement. Si un voyant rouge s’allume ou que le système coupe l’alimentation, coupez immédiatement le courant au tableau et faites diagnostiquer l’installation par un électricien.
